Nytt projekt på gång: Ljussablar som ljuskälla

23 okt 16:48 -
Att kombinera min kärlek för Star Wars med ett DIY-projekt har alltid funnits i bakhuvudet, och nu när vi närmar oss jul kändes det som rätt tillfälle att sätta igång! I det här projektet håller jag på att bygga en ljuskälla baserad på fyra ljussablar – en hyllning till den ikoniska Star Wars-sagan som också fungerar som en cool adventsinstallation. Jag tänkte ge en inblick i min process så här långt och vilka utmaningar jag har stött på!

Konceptet

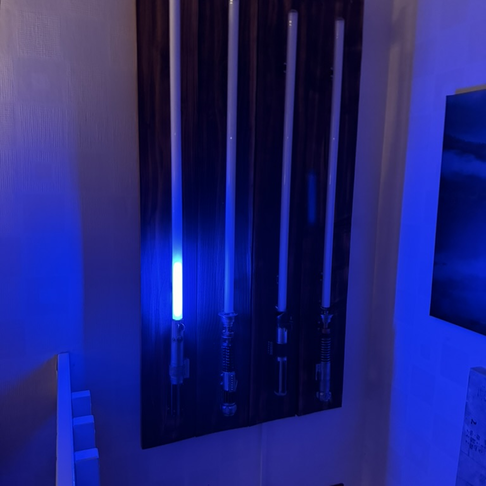

Idén började som en tanke att skapa en adventsljusstake, men istället för klassiska ljus ville jag göra något mer personligt. Jag bestämde mig för att 3D-printa fyra ljussabelhandtag och kombinera dem med LED-lister som monteras i stavar för att skapa en upplyst installation som kan ändra färg och ljusstyrka. Tanken är att installationen inte bara ska fungera som dekor men även ha funktion – styras via HomeKit och visa nedräkningen till julafton! Alltså normalt sett är det en ljuskälla som vilken annan, men den 1:a december så har dom ett speciellt ljusmönster som följer färgerna från filmerna och tänds en efter en, med en sjättedel åt gången. Kan bli mycket fränt!

Projektets delar

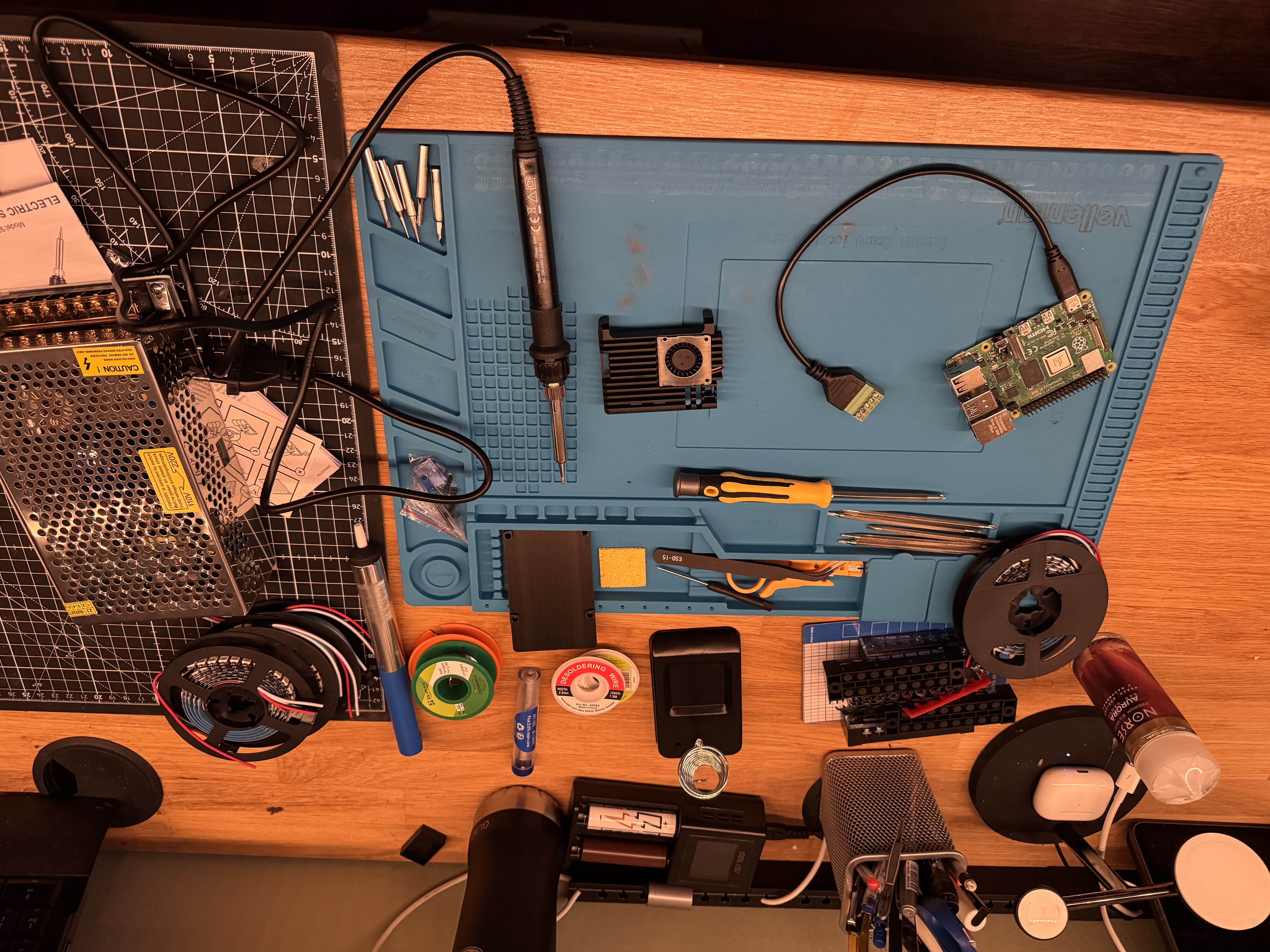

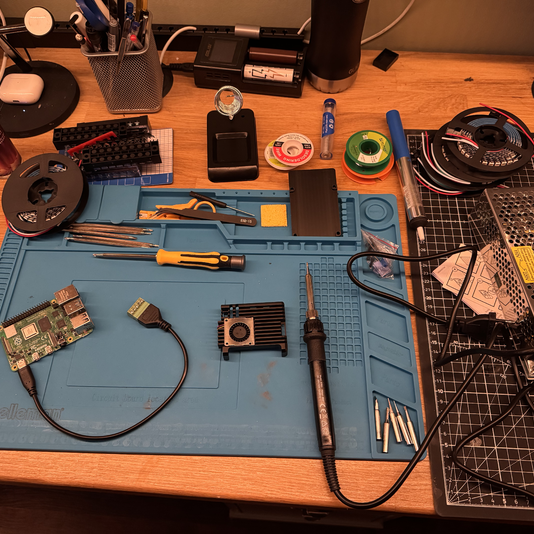

För att få projektet att fungera behövde jag några specifika komponenter:
  • 3D-printade ljussabelhandtag: Anakins, Vaders, Obi-Wans och Lukes
  • LED-lister (WS2812B): Varje stav innehåller en LED-list som kan adresseras individuellt, vilket gör det möjligt att styra varje enskild LED.
  • Raspberry Pi 4: Pi kommer att fungera som hjärnan i projektet, hantera logiken och interagera med HomeKit via Homebridge.
  • Strömförsörjning: En PSU som ger 5V i 40A för Pi och alla led-lister
Jag har även experimenterat med att använda olika monteringslösningar för att hålla stavarna och handtagen stadigt och på samma höjd, trots att de har olika former och storlekar.

3D-print och Design

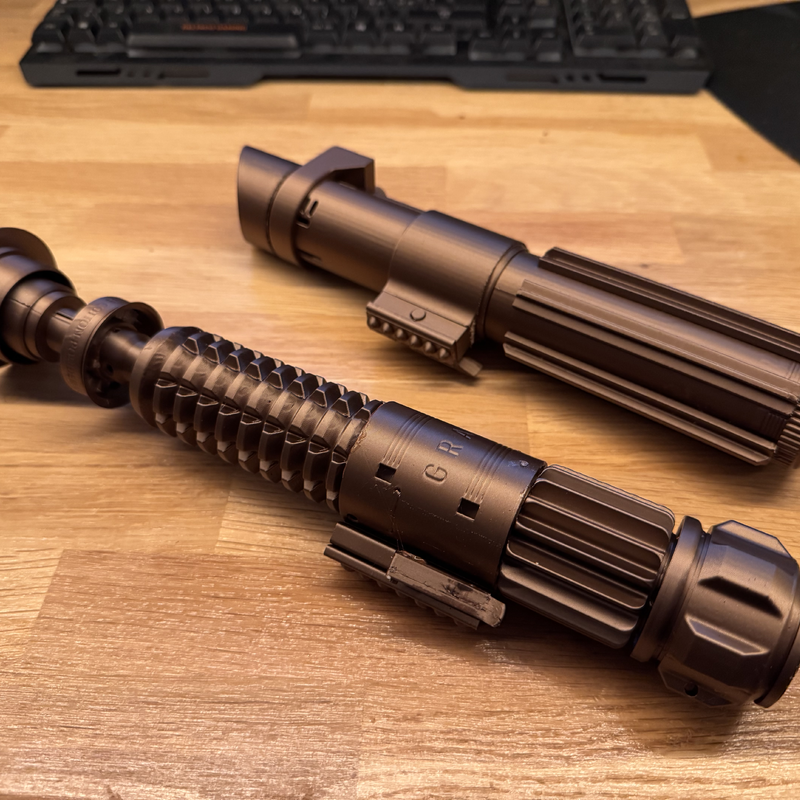

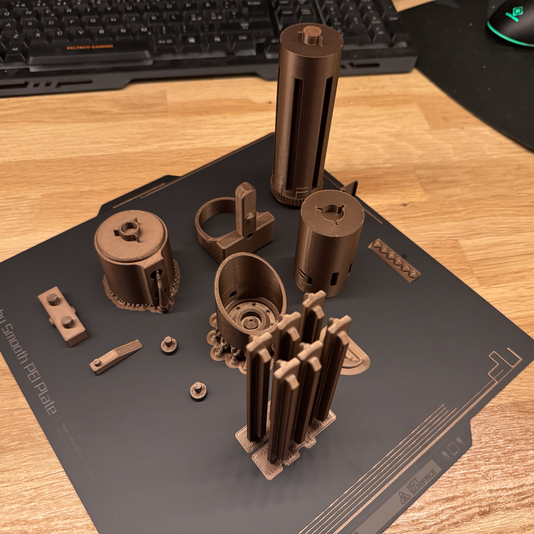

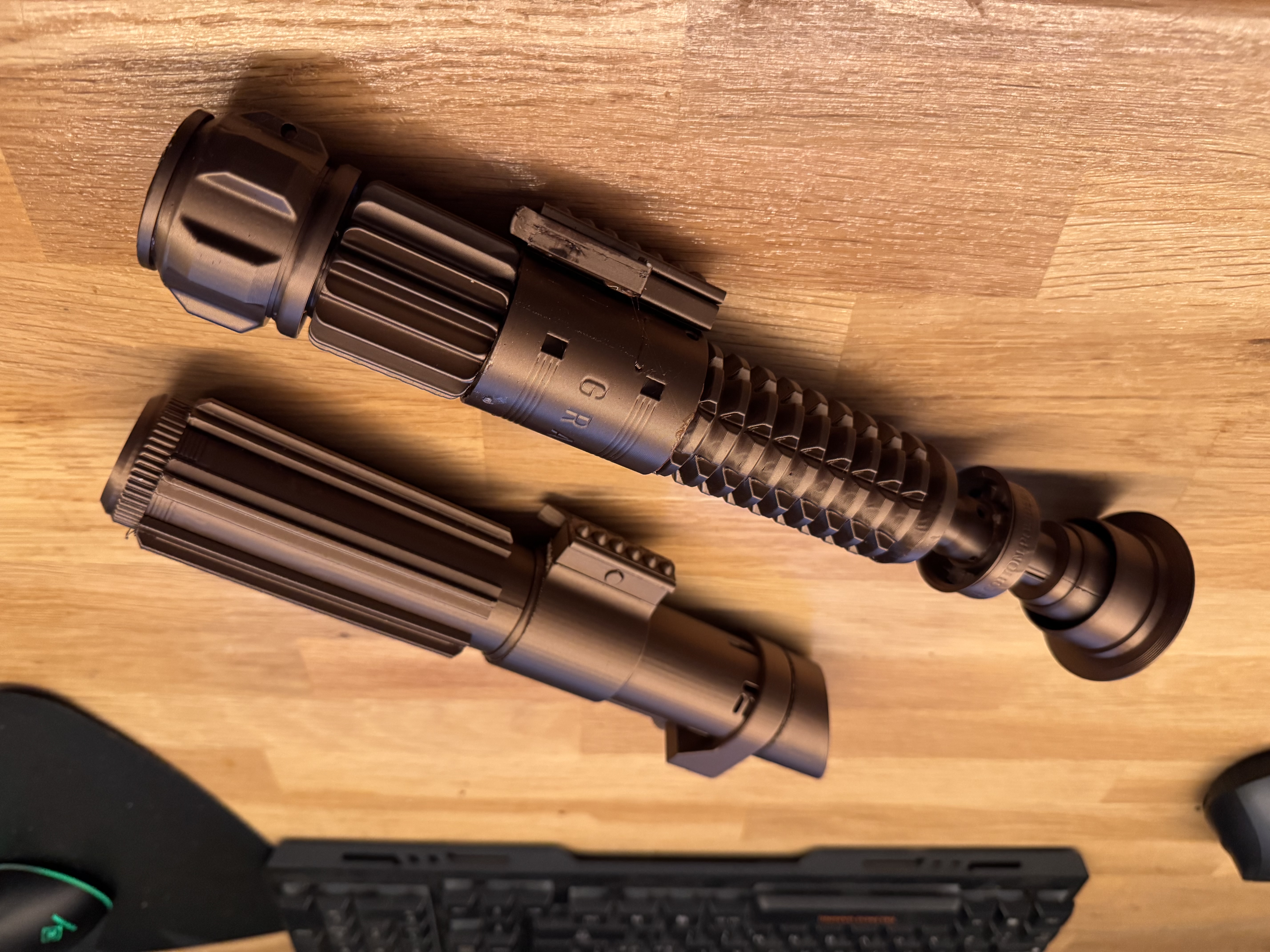

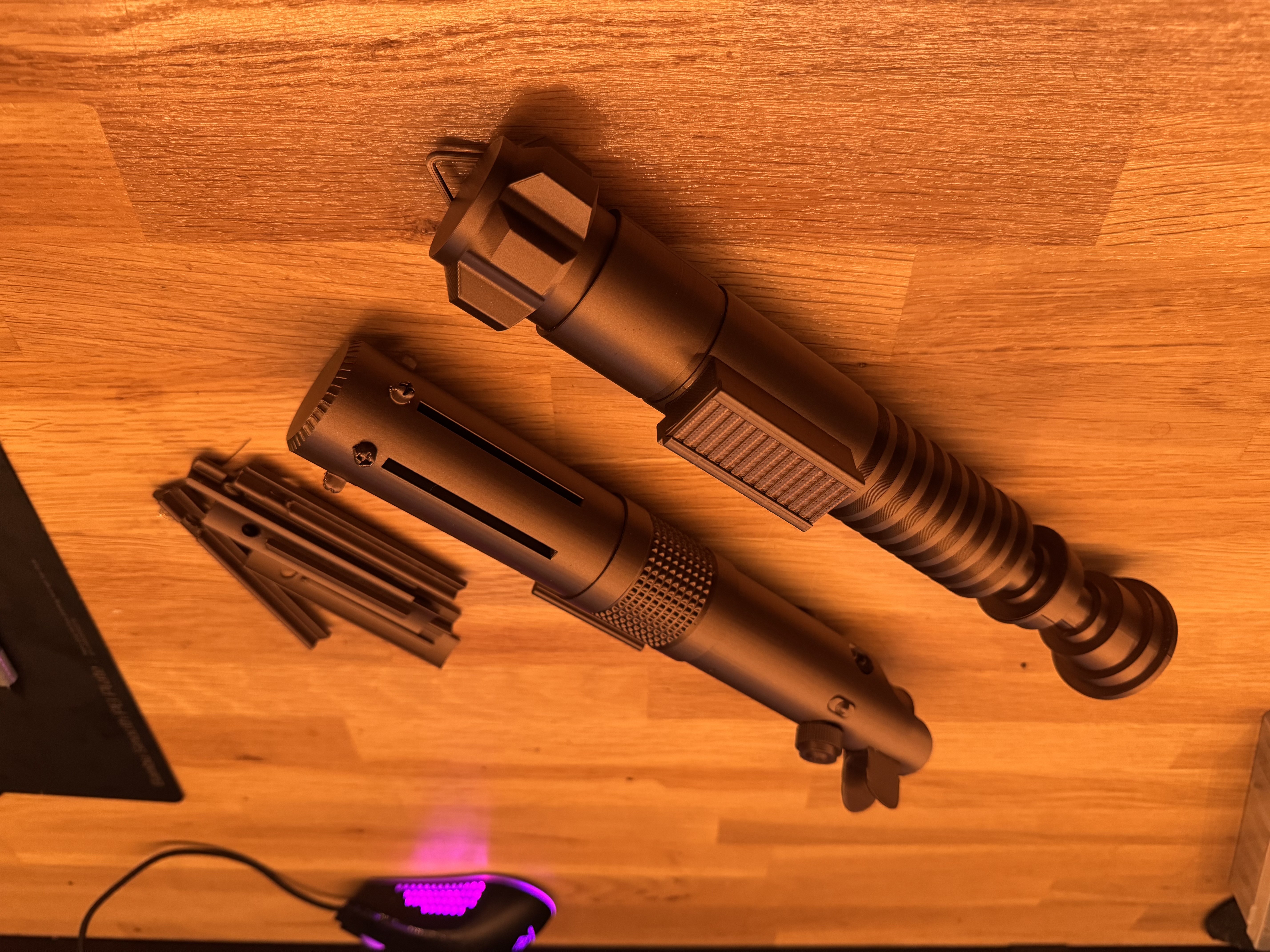

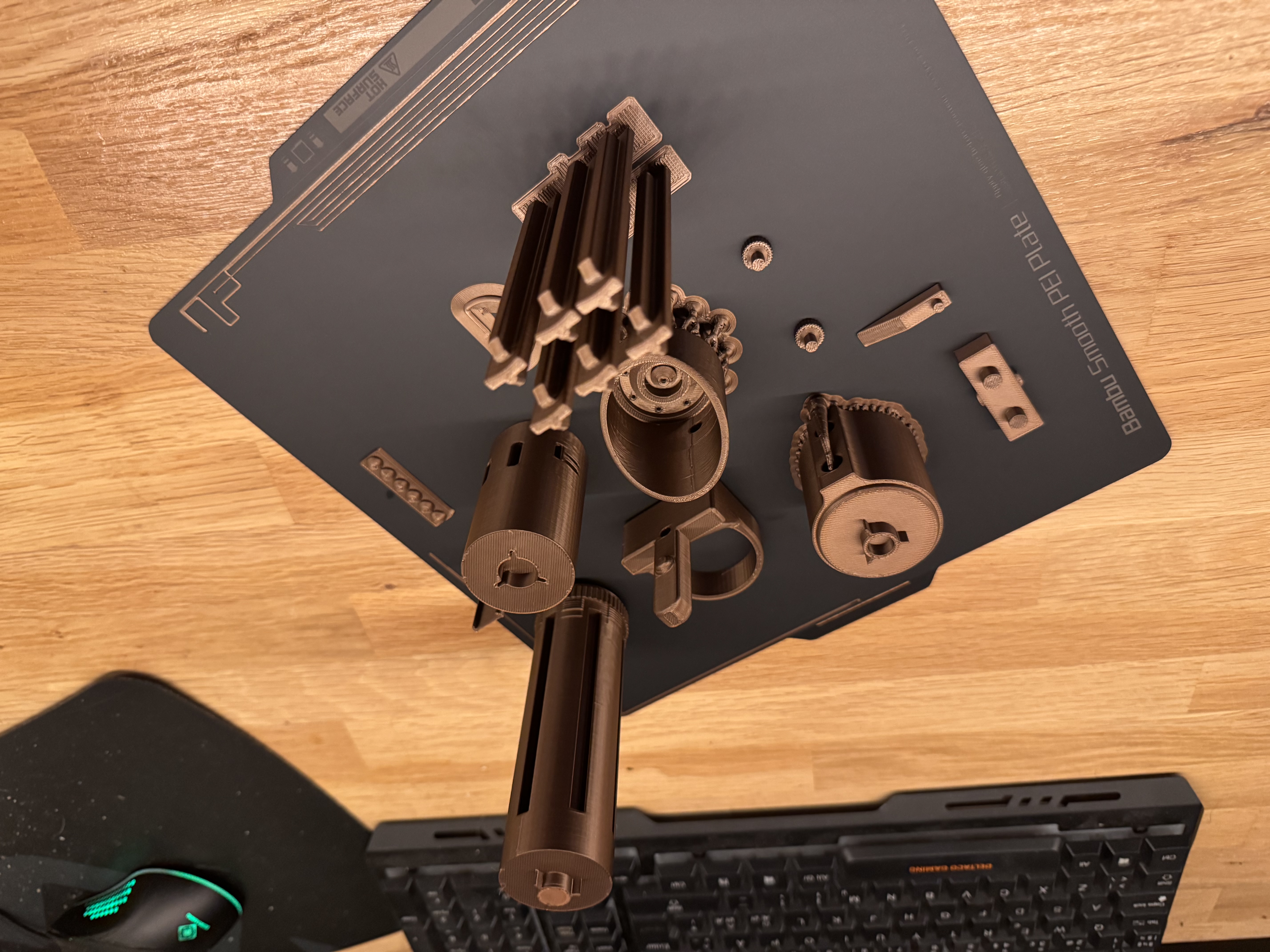

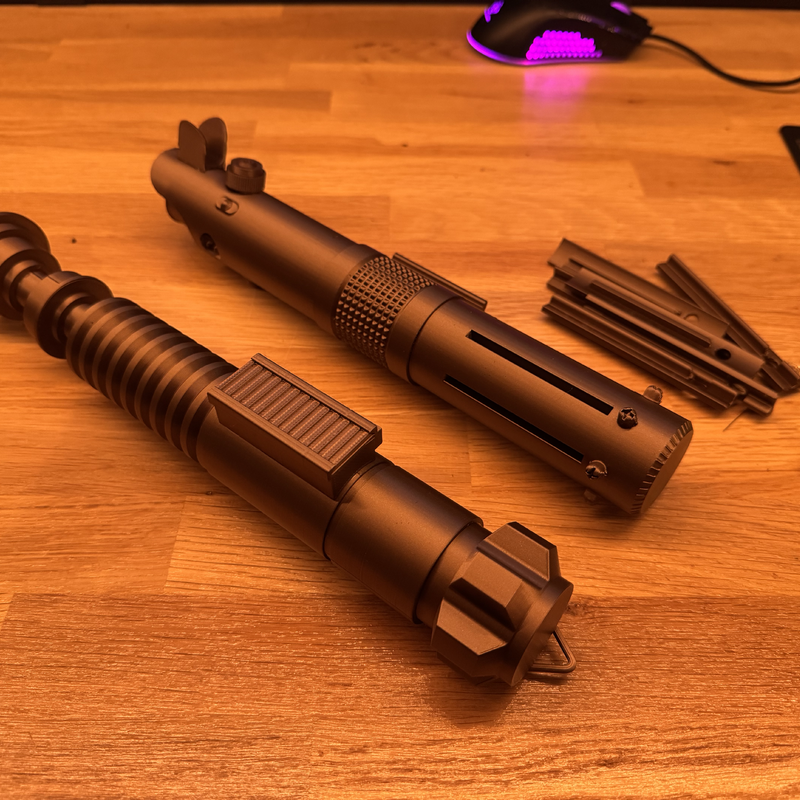

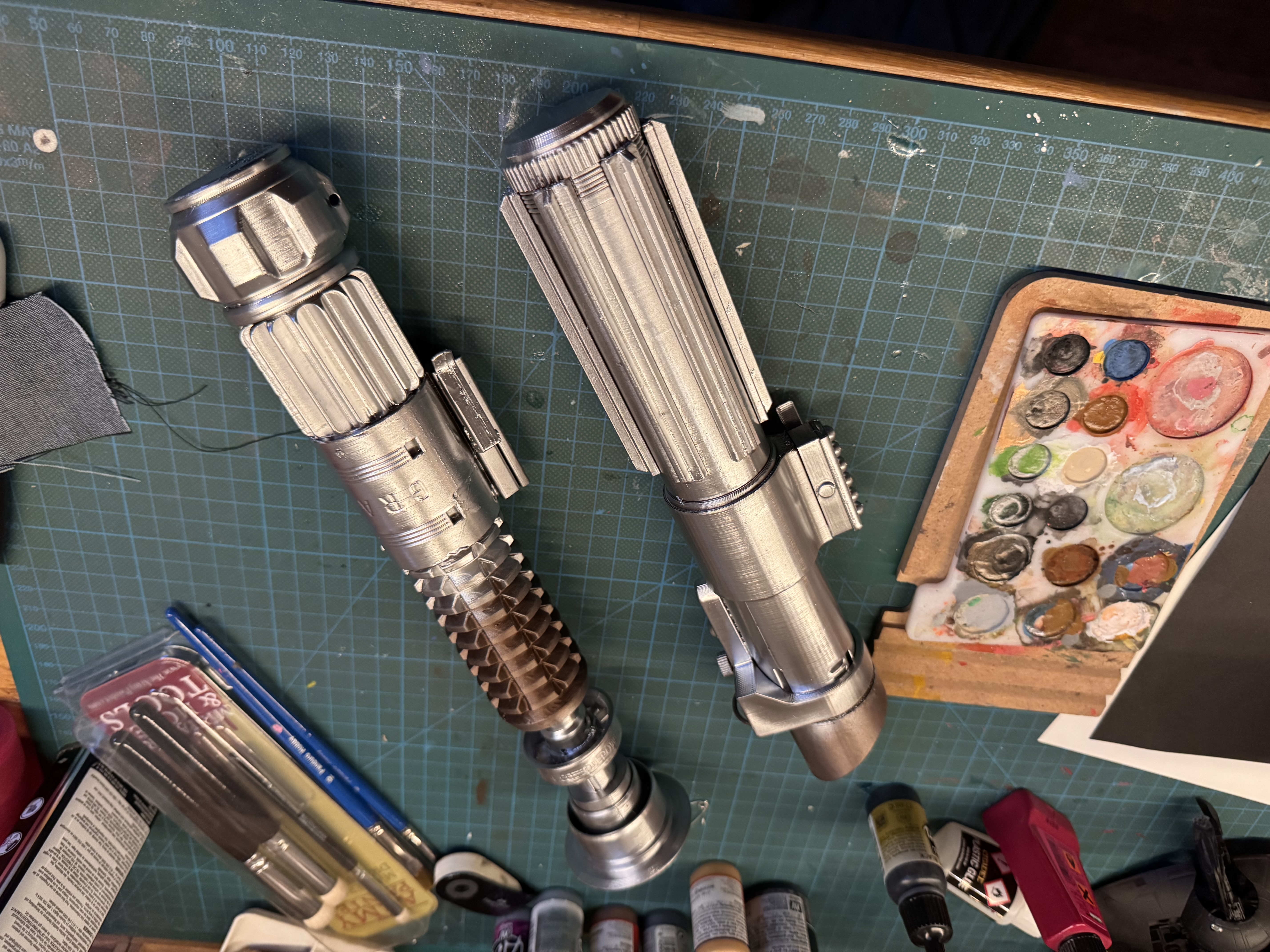

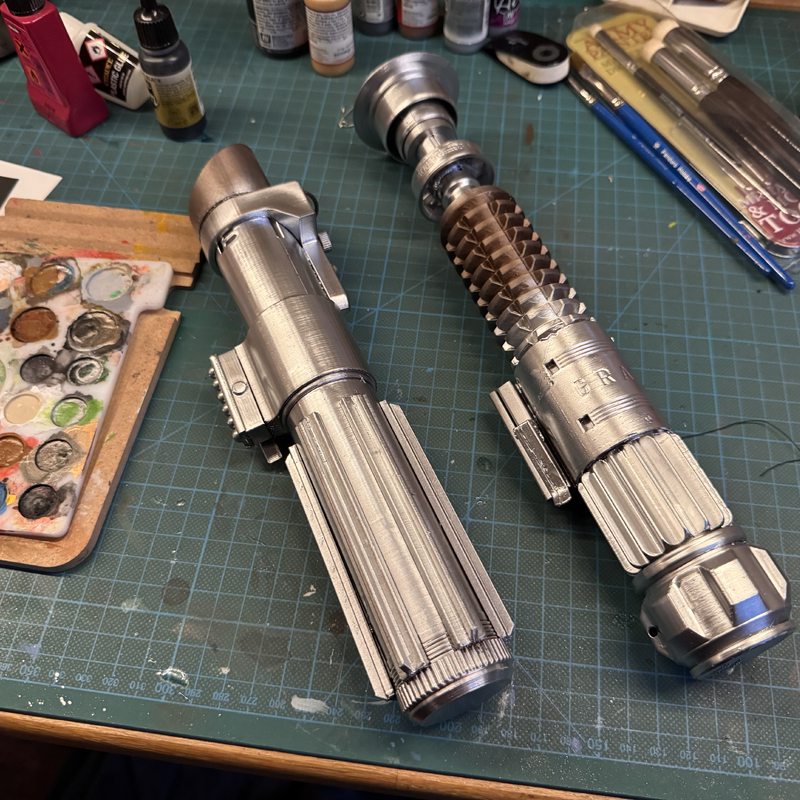

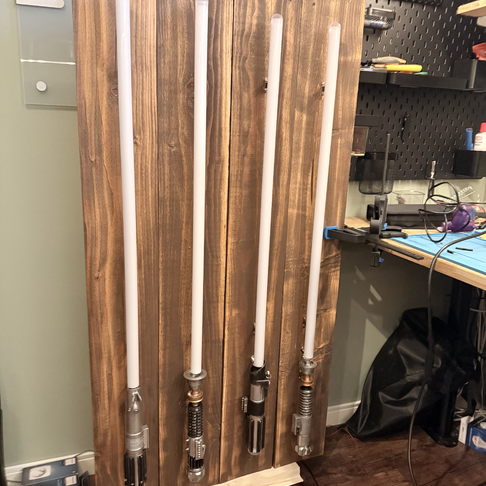

En av de roligaste delarna av projektet har varit att skriva ut ljussabelhandtagen och måla dem.

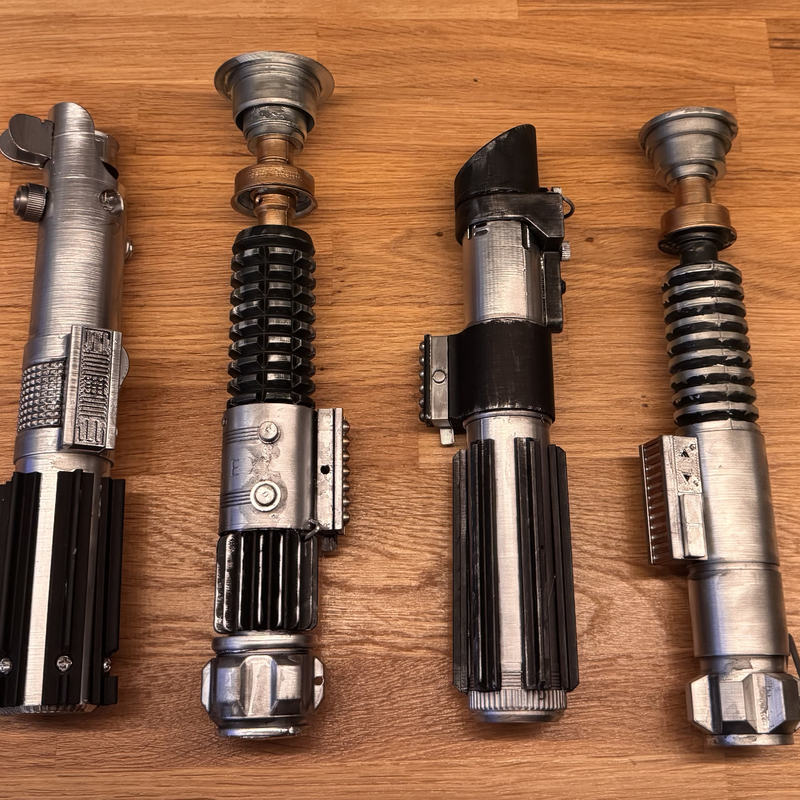

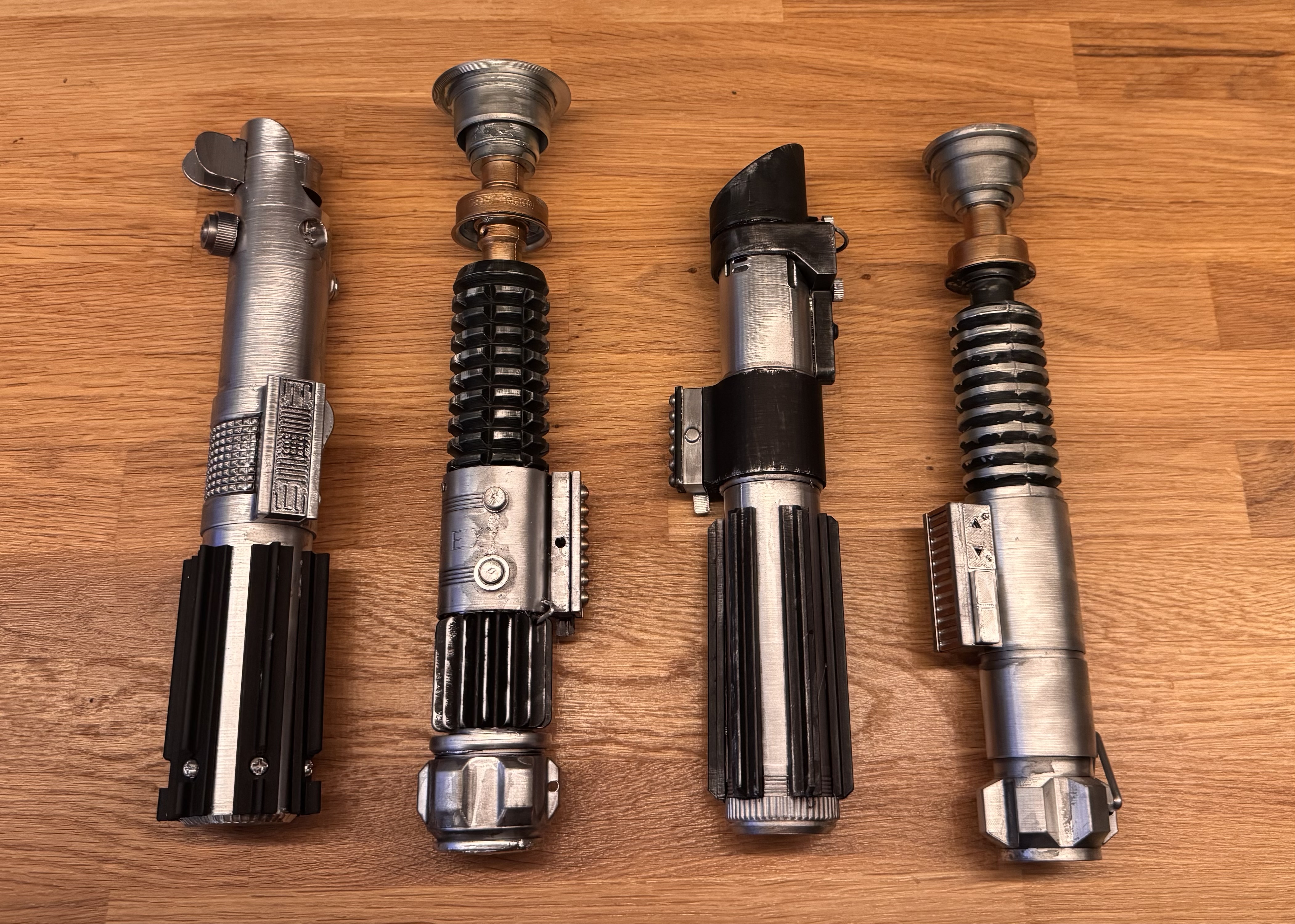

Jag har med alla ljussablar från den enda Star Wars-trilogin som räknas, Anakin (som Luke får av Obi-Wan i första filmen), Vaders, Obi-Wan's och slutligen Lukes egna som han bygger efter han förlorat Anakins i Bespin.

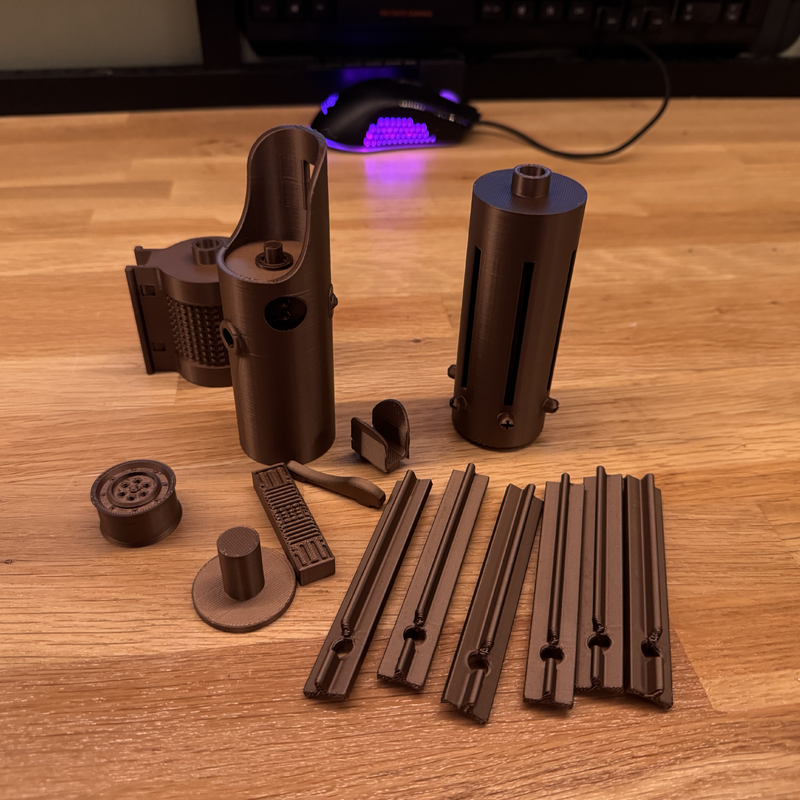

Jag har också skissat och 3D-printat justerbara distanser för att hålla stavarna på samma nivå. En tanke är att använda superlim för att fästa distanserna, och jag har även skapat en lösning med justerbara längder för att kunna anpassa höjden exakt.

Monteringsutmaningar

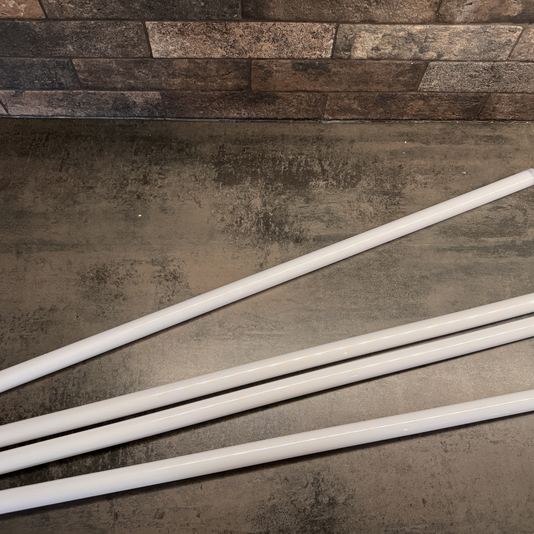

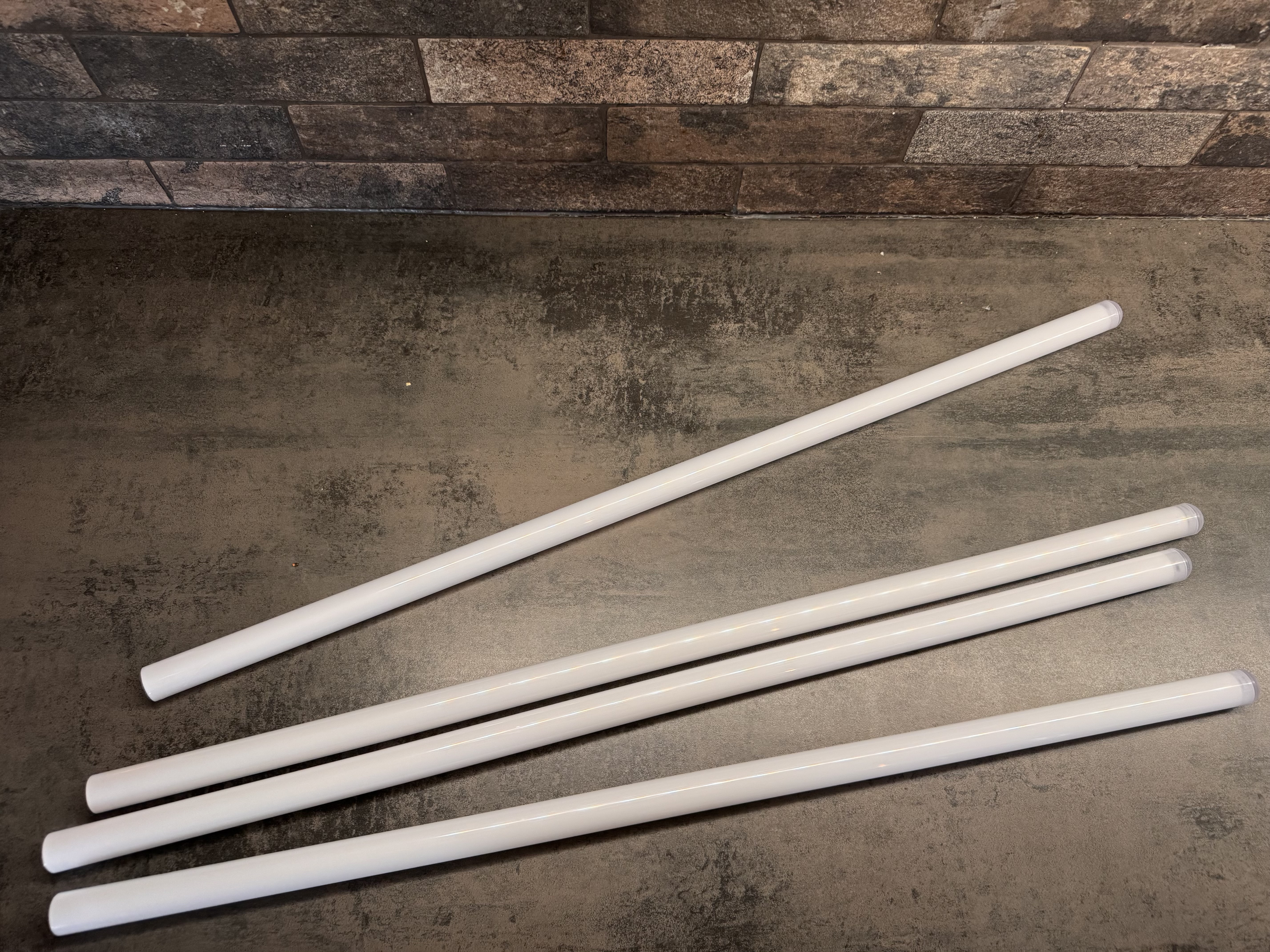

En av de största utmaningarna har varit att hitta en stabil och diskret monteringslösning för att hålla LED-stavarna på plats utan att det syns för mycket. Jag vill att ljuset ska spridas jämnt utan att några fästen syns. Jag har övervägt olika metoder, som dubbelhäftande tejp och fästkuddar, för att skapa en osynlig fästpunkt, vilket verkar vara den bästa lösningen hittills.

Nästa steg

Härifrån är målet att få all elektronik att fungera smidigt. Jag måste integrera Raspberry Pi med Homebridge och skapa ett system som kan styra färger och ljusstyrka via min telefon. Dessutom vill jag skapa en nedräkningsfunktion till jul, där ljussablarna lyser mer ju närmare vi kommer den 24:e december.

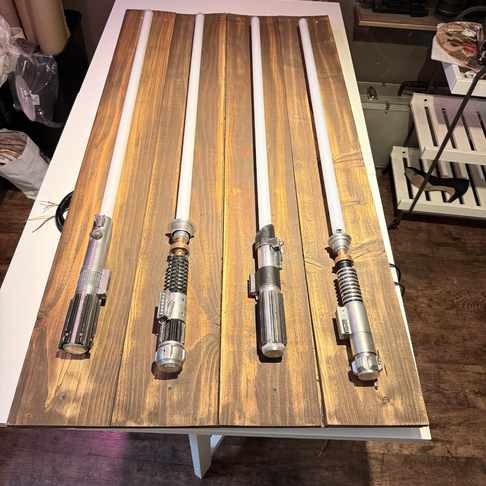

Sen en skiva att montera dem på där all elektronik får rum på ett snyggt sätt, kan bli skitbra det här!
